有源电力滤波器的功效及意义

日期:2020-12-14 / 人气:497 / 来源:艾伯森电气

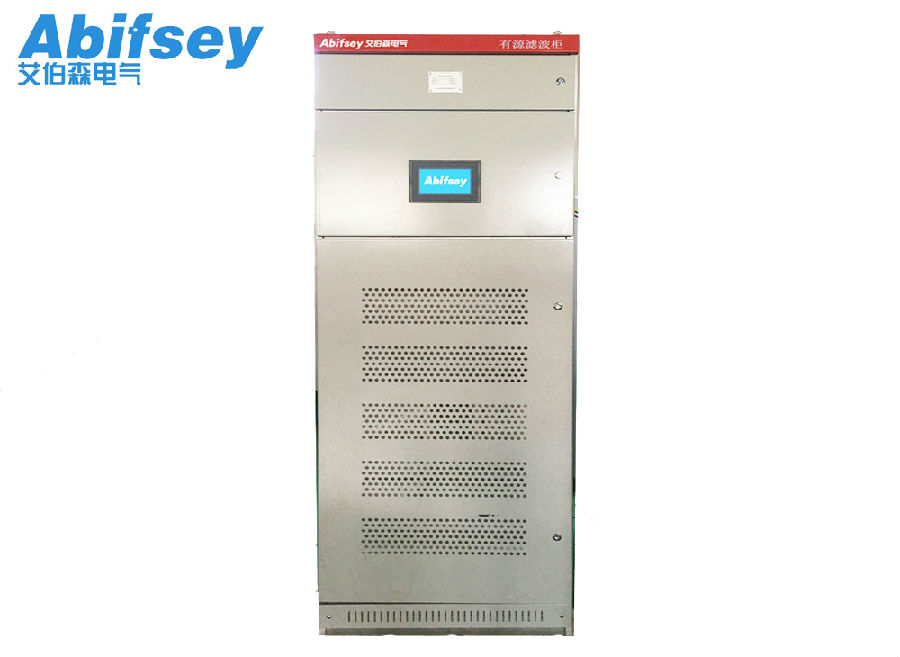

APF有源电力滤波器是一种谐波赔偿装配,能无效管理谐波的智能化的电能质量治理装置。 通常与电网并联,通过高精度采样CT实时监测负载电流,经过一系列操作后转换数字处理器可读信号,PWM调制方式,控制谐波分量大小相等的核心智能电源模块输出,相位相反电流,达到消除谐波净化电网的目的。本文主要给人人先容一下APF有源电力滤波器的一些相干根底常识,方便大家在使用该设备时有所帮助。

APF有源电力滤波器的事情道理:

APF有源电力滤波器经由过程电流互感器检测负载电流,并经由过程外部DSP计较,提掏出负载电流中的谐波成份,而后经由过程PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等,方向相反的谐波电流注入到电网中,达到滤波的目的。指令电流检测电路的功能是从负载电流中分离出谐波电流和基波无功电流。电流的功能是补偿在根据主电流产生电路的跟踪控制电路,触发脉冲被计算的主电路的各开关元件,经由所述脉冲驱动电路施加到主电路。这样一个电源工作电流中只含有基波的有功分量,从而可以达到有效消除谐波与进行无功补偿的目的。相同的原理,还用于补偿非对称三相电路的APF负序电流分量,它的工作原理如下:

APF有源电力滤波器比无源LC滤波器有甚么好处:

相对无源LC滤波器的只能被动吸取流动频次与巨细的谐波而言,APF有源电力滤波器能够经由过程采样负载电流并举行各次谐波和无功的分手,操纵并自动输入电流的大小、频率和相位,并且快速响应,抵消负载中相应电流,实现了动态跟踪补偿,而且可以既补谐波又补无功和不平衡。主要克服了LC滤波器等传统的谐波进行抑制和无功经济补偿研究方法的缺点。



APF有源电力滤波器使用场所:

主要应用装备变频设备等类似负荷场合,装备不稳定负荷场合,轨道交通,石油化工,海上石油,汽车制造,机械重工业,污水处理,矿山冶炼,市政工程,电信银行,医院,智能建筑,会议中心,游乐中心,水泥,电子,造纸,橡胶,半导体,钢厂,有色金属冶炼,电气化等。

APF有源电力滤波器的作用:

1. 滤波电流谐波: 它能有效滤除负载电流中每次谐波的225倍,使配电网干净高效,满足国家标准对配电网谐波的要求。 该产品是真正自适应跟踪补偿,能自动识别整体负荷变化和负荷谐波含量变化,快速跟踪补偿,80us 响应负荷变化,20ms 实现全跟踪补偿。

2,改善了系统失衡:完全消除系统,由于谐波引起的不平衡,在装置许可的能力,补偿可根据用户系统基波负设置的情况下序和零序不平衡温和组分和补偿无功功率。确保有效的改善系统失衡的基础上,谐波滤波功能。

3、抑制电网谐振:不会与电网企业发生谐振,而且我们在其容量许可范围内还可以通过有效抑制电网公司自身的谐振。这是无源滤波装置工作无法真正做到的。
