谐波保护器生产厂家

随着我国工业的迅速发展,在低压0.4KV系统中大量的非线性和冲击性负荷得到了广泛的应用,些新兴的电力电子设备,如UPS、新能源逆变装置以及电气化铁路的牵引电源等,这些非线性和冲击性负荷使用会对电网的安全、可靠、稳定运行带来负面影响。同时像电子计算机、精密医疗仪器、微处理器以及其它数字化电子设备的广泛应用,而这些电气设备都对电源的谐波质量具有很高的要求,电力电子设备对电能质量产生的危害,尤其是高次谐波,遇到高次谐波时,经常会出现程序运行错误、数据错误、时间错误、死机、无故重启甚至导致性损坏。

   谐波保护器能吸收高频率的谐波,对用电设备产生的随机高次谐波、高频噪声、脉冲尖峰、电涌等干扰具有抑制和吸收作用,滤除电压尖峰杂波,矫正因谐波影响而产生畸变的电压波形、对谐波噪声进行消化和吸收,防止保护装置的误跳闸。保证了用电设备的正常运行,可与ANAPF系列有源电力滤波器同时使用,提供电能质量。

二、技术参数


项  目

参  数

额定电压

110V~690V±20%

最大脉冲电流值

18000A

钳位电压值

对于2500V的畸变电压,可限制1000V以下

抗浪涌电流

对于2500V的畸变电压,畸变电流不超过1200A

电路连接方式

三相星型,三相三角形

绝缘电阻

>100MΩ

耐压

导电部分与外壳间承受2000VAC,时间0.1秒,无击穿和闪烁现象

接触点容量

120A

滤波性能


保护频率

1KHZ~30MHZ

泄露电流

1.428mA

外部环境


海拔高度

≤6000米

温度范围

-40℃~75℃

存贮温度

-45℃~90℃

相对温度

<85%

大气压力

52~108Kpa

工作环境

无爆炸、无腐蚀性气体、无导电尘埃、无震荡、无冲击源、海拔6000米以下

安装


外形尺寸

145mm*120mm*70mm(长*宽*高)

安装方式

导轨安装

电磁兼容性测试


震荡波抗扰度

IEC60225-22-1

静电放电抗扰度

IEC60225-22-2

射频电磁辐射抗扰度

IEC60225-22-3

快速畸变脉冲群抗扰度

IEC60225-22-4

电源


功耗

小于0.5W

发热

小于25℃(外部环境20℃)

外部接口


端子

耐高温1000℃

外壳

航空铝材

标准监控

每相均有状态指示灯

防护等级

IP40

使用寿命

>15年

维护方式

免维护

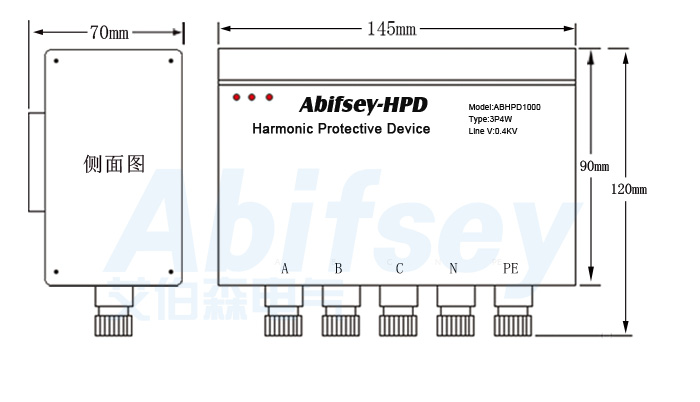

产品尺寸





三、主要技术参数



四、功能特点

●  采用超微晶体的特殊电路;

●  吸收3KHz~30MHz频率各种能量的谐波干扰,高次谐波、高频噪声、脉冲尖峰、浪涌等干扰,矫正电    压、电流波形;

●  减少了用电设备的故障率和机器误操作,克服了由于高频谐波污染引起的干扰,保障了设备的安全运行;

●  设备本身几乎不耗电,具有超高的经济性;

●  结构设计合理,接线简单,安装方便。

五、应用领域

●  机场/体育场:EIB调光系统、主控室、广播系统。

●  医院:ICU(重症加强护理病房)、MRI(磁共振成像)、手术室IT隔离电源、医学成像室、放疗科。

●  学校/研究所:精密仪器实验室、机房、网络中心。

●  电信机房/银行:大型数据中心、安防系统。

●  工厂:生产线的PLC、计算机设备控制、高精度数控中心、DCS系统。

●  剧场/电视台:舞台调光设备、计算机控制系统、LED大屏幕等。
