并联型的有源滤波器能够有多少种用法?

日期:2020-12-22 / 人气:1762 / 来源:艾伯森电气

并联型的有源滤波器能够有多少种用法?

我们都知道有源电力滤波装置是用来治理保护大规模用电时候产生的谐波的,对于谐波的危害这个小编之前也都和大家介绍过,不过使用有源滤波装置也是有不同的,不同的装置使用方法不一样,带来的效果也是不一样的,这里就和小编一起看看吧:

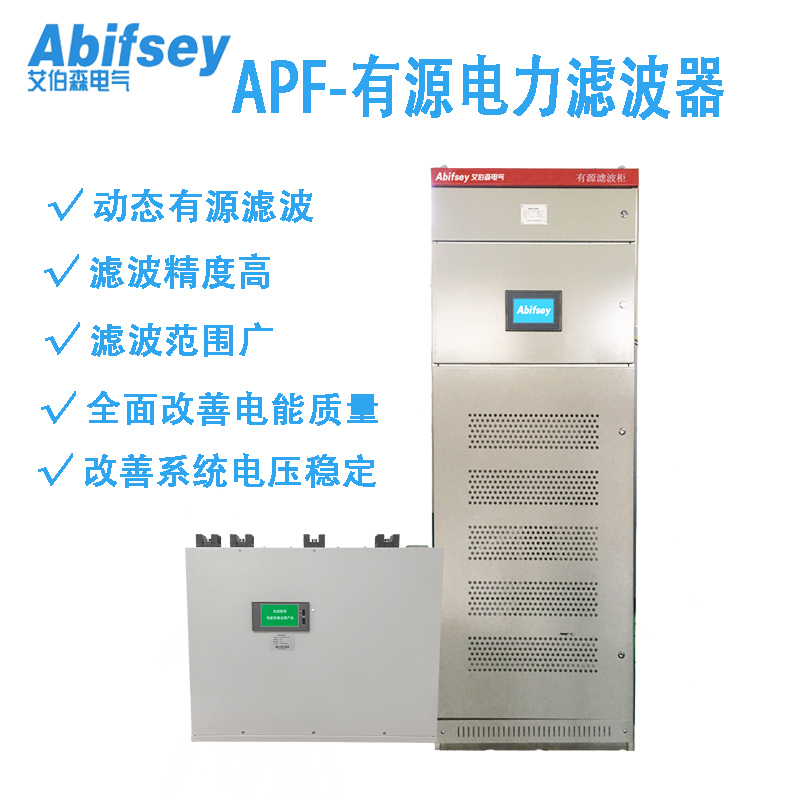

  一、并联有源滤波器

  并联有源滤波器一般有三种使用模式,即单次使用模式、带功率因数的混合使用模式和注入电流模式。

  1、并联APF单独使用方式

  它是有源滤波器最基本的形式。它可以产生与负载谐波大小相同方向相反的补偿电流,从而将电源侧的电流补偿为正弦波。并联有源滤波器主要用于补偿感应电流源负载。这也是工业上使用最广泛的方案之一。然而,由于电源电压直接施加到逆变器桥,因此需要开关元件的高电压电平。当负载谐波电流含量较高时,该有源电力滤波器的容量必须较大,很难具有较大的补偿容量和较宽的补偿频带。

  2.与PF混合使用方式

  为了克服单独使用时的缺点,并联有源滤波器通常与无源滤波器结合使用。就与无源滤波器混合使用的形式而言,可以分为两种类型:一种是有源电力滤波器和无源滤波器的并联;另一个是有源电力滤波器与无源滤波器串联。有源电力滤波器和无源电力滤波器与电网并联,共同承担谐波补偿任务。功率因数主要用于补偿高次谐波。这是一个高通滤波器。一方面,功率因数用于消除补偿电流中主电路中器件开关引起的谐波。另一方面,功率因数校正可以滤除补偿对象中的高次谐波,从而降低对有源电力滤波器主电路中器件开关频率的要求。通过这种方式,有源滤波器可以改善无源滤波器的滤波特性,克服无源滤波器容易受电网阻抗影响和与电网阻抗谐振的缺点。然而,谐波和无功功率主要由功率因数补偿。这样,有源电力滤波器不承受交流电源的基波电压,所以器件容量相对较小。并联混合型有源电力滤波器具有安装和维护简单的优点,可以直接对现有无源滤波器进行改造。因此,并联混合型有源电力滤波器应用最为广泛。


  3.注入电路方式

  注入电路模式可分为两种:串联谐振注入电路模式和并联谐振注入电路模式。这种方法会降低有源滤波器的容量。它利用电感和电容形成注入回路,利用电感电容电路的谐振特性,使有源滤波器只需承受一小部分基波电压,从而降低了有源滤波器的容量。



作者:艾伯森电气
