有源电力滤波器怎么选择

有源电力滤波技术是近几年针对无源滤波技术的缺陷而提出的一种谐波治理新技术。由于其滤波效果好,在国外得到了广泛应用,由于其价格昂贵,在国内未得到推广使用。LBAPF有源电力滤波装置 ,已经通过质量技术监督局的检测,正式投入使用,各项技术性能指标均达到或超过国外同类产品,价格只有进口设备的三分之一。

  • APF
  • 有源滤波器
  1. 1

         每个用户的负载特性是不一样的,所以谐波频谱分布是不一样的。例如:有的负载主要以3,5,7次谐波为主;有的负载谐波很丰富,有2~25次谐波,或者以上次谐波都有。

          每个品牌不同系列的有源滤波器可以滤除谐波的次数是不一样的。有些有源滤波器只能滤除25次及以下次谐波,有些有源滤波器可以滤除50次以下谐波,这些指标对于各厂家都是不一样的。 如果您选择的有源滤波器可以处理的谐波次数不能覆盖用户的主要谐波,那么最终的结果是谐波滤除效果不佳,甚至不能解决用户滤除谐波的要求。ABAPF系列通用型有源滤波装置主要以3、5、7次滤波为主。

  1. 1

    有源滤波器接线方式

      APF 根据电网和负载性质,分别有三相三线系列和三相四线系列有源电力滤波装置,三相三线系列主要针对整流器、变频器、大型 UPS、中频炉、电弧炉等工业型大容量非线性负荷,三相四线系列 APF 适用于商业建筑电气系统。

  2. 2

    有源滤波器产品选型

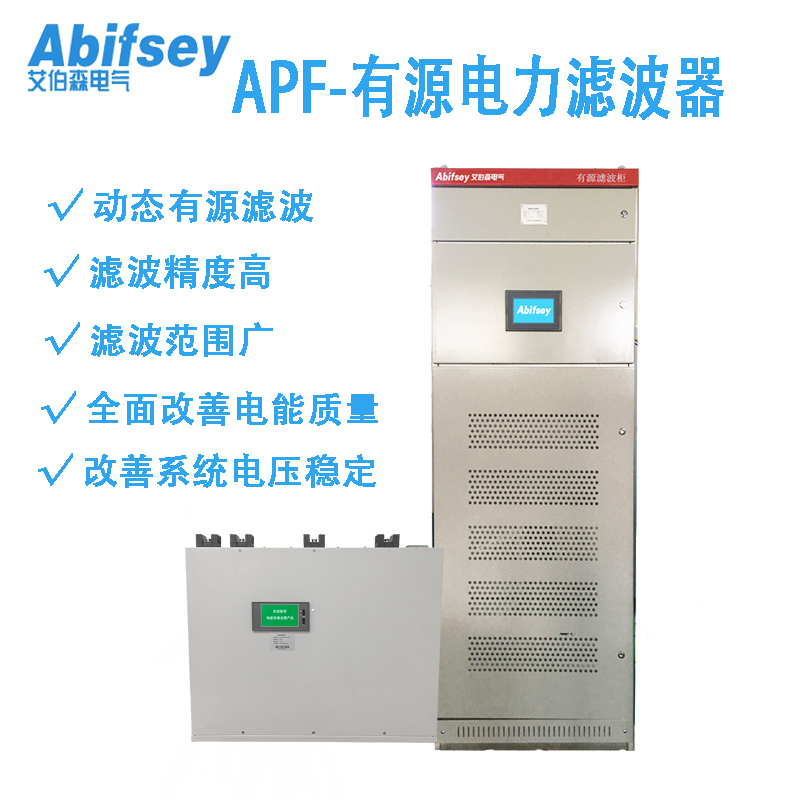

       有源滤波器有三种类型:模块化、壁挂式和整柜式结构,他们都是由APF功率单元构成,唯一区别就是外形结构、尺寸不同。

       整柜式整柜式的有源滤波装置是由一台或数台APF功率单元组合而成,可以直接安装到项目现场,避免用户自行成套的问题,简单方便。

  1. 1

    有源滤波器属于定制产品,他的容量需求,需要根据电力系统中的谐波量来计算,所以有源滤波器的价格,主要是根据谐波容量来确定的,如果配置的有源滤波器容量大,那么有源滤波器的价格就高,同样的配置有源滤波器的容量,对应的价格也就会降低。
