ABIFSEY-ABHPD99-3谐波保护器

日期:2017-07-15 / 人气:2545 / 来源:艾伯森

产品概述

对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰具有抑制和吸收作用;随时跟踪电压波形,瞬时滤除电源中的尖峰、浪涌(雷电)、杂波,矫正因谐波影响而产生畸变的电压波形;对噪声进行消化吸收,使电网电源波形变得光滑清洁,既提高了电网质量,  保障器件持久的可靠性能,又保证了用电设备的正常运行。


产品作用

谐波保护器本身几乎不耗电,而且采用谐波保护减少了用电设备的故障率和机器误操作,全面克服了由于谐波污染引起的设备误动作。具有正弦波跟踪能力和限压限幅功能,消解部分内部浪涌,抑制高次谐波,降低能耗,洁净用电环境,提高用电设备寿命与安全。


应用场合

移动通信基站的交流电源进线
精密加工设备
制药及食品灌装生产线
计算机中心
学校及研究所实验室

计算机电子设备、PLC、电机、电器等

大型商务综合体场所不间断电源装置(UPS)、应急电源EPS、双电源等备用电源



技术参数


项  目

参  数

额定电压

110V~690V±20%

最大脉冲电流值

18000A

钳位电压值

对于2500V的畸变电压,可限制1000V以下

抗浪涌电流

对于2500V的畸变电压,畸变电流不超过1200A

电路连接方式

三相星型,三相三角形

绝缘电阻

>100MΩ

耐压

导电部分与外壳间承受2000VAC,时间0.1秒,无击穿和闪烁现象

接触点容量

120A

滤波性能


保护频率

1KHZ~30MHZ

泄露电流

1.428mA

外部环境


海拔高度

≤6000米

温度范围

-40℃~75℃

存贮温度

-45℃~90℃

相对温度

<85%

大气压力

52~108Kpa

工作环境

无爆炸、无腐蚀性气体、无导电尘埃、无震荡、无冲击源、海拔6000米以下

安装


外形尺寸

145mm*120mm*70mm(长*宽*高)

安装方式

导轨安装

电磁兼容性测试


震荡波抗扰度

IEC60225-22-1

静电放电抗扰度

IEC60225-22-2

射频电磁辐射抗扰度

IEC60225-22-3

快速畸变脉冲群抗扰度

IEC60225-22-4

电源


功耗

小于0.5W

发热

小于25℃(外部环境20℃)

外部接口


端子

耐高温1000℃

外壳

航空铝材

标准监控

每相均有状态指示灯

防护等级

IP40

使用寿命

>10年

维护方式

免维护

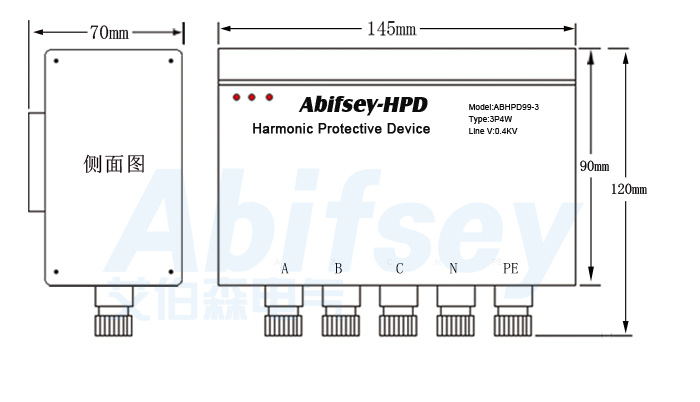

产品尺寸
