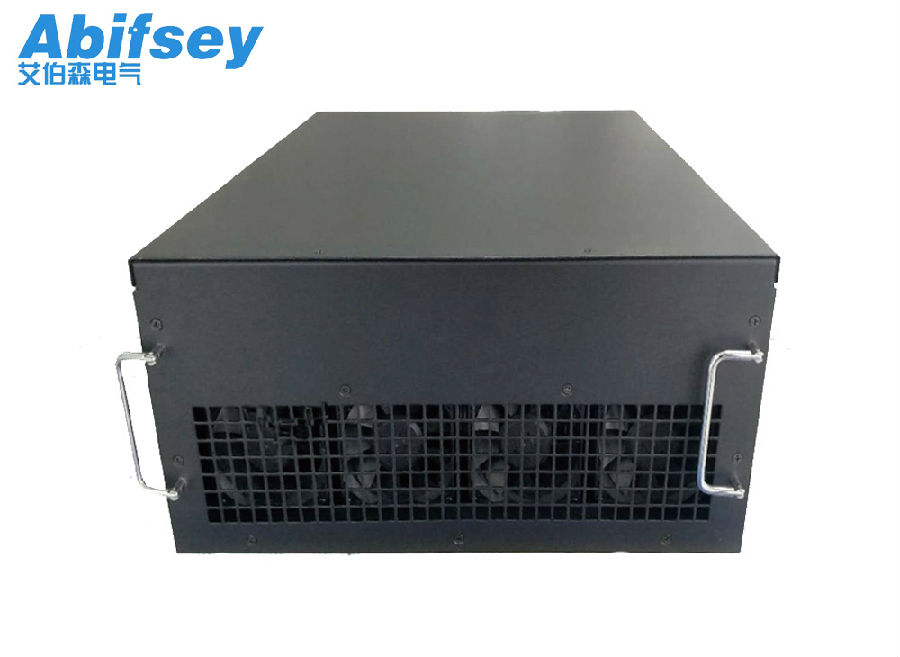

产品概述

静止无功补偿发生器采用的是电源模块进行无功补偿，补偿后的功率因数一般在0.98以上，这是目前国际上最先进的电力技术。

补偿时间： 国内的无功补偿装置完成一次补偿最快也要20ms的时间，静止无功补偿发生器实时响应补偿。无功补偿需要在瞬时完成，如果补偿的时间过长会造成该要无功的时候没有，不该要无功的时候反而来了的不良状况;无功补偿是选用分组补偿方式，而静止无功补偿发生器实时检测精确细化补偿。

产品优势

1、 国内的无功补偿装置基本上采用的是3—10级的有级补偿，每增减一级就是几十千法，不能实现精确的补偿。SVG可以从0.1千法开始进行无级补偿，完全实现了精确补偿;

2、 国内的无功补偿装置因为采用的是电容式，电容本身会放大谐波，所以根本不能滤除谐波，SVG不产生谐波更不会放大谐波，并且可以滤除50%以上的谐波;

应用场所

大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。

技术参数

电气性能	额定电压	AC380V-690V±20%
	补偿方式	三相三线
	输入频率范围	50HZ±10%
	滤波程度	对选定的谐波可进行补偿设定
	谐波治理率	≥95%
	无功补偿能力	0.1kvar-300kvar
	支持负载类型	感性负载，阳性负载，相见负载(三相三线)
	动态响应时间	全响应时间≤0.1ms
	热损耗（效率）	满载时最大热损耗≤2.5%，效率97.5%
	保护功能	过欠压/环境温度过热/超载短路/IGBT过热保护/缺相/相序反/自动重启设定
	电能质量补偿功能	可针对：无功、谐波、三相不平衡、以及电压波动和闪变进行补偿
控制特性	控制器	双DSP
	通信方式	采用Modbus远程通信协议，通信接口RS485/232和CAN总线
	控制链接	光纤或电气连接
	可并联台数	8台
结构特性	防护等级	IP21或者按照用户要求定制
	冷却方式	强迫风冷
	安装方式	一体化安装
	MTBF	≥30万小时
环境要求	工作温度范围	-15-50℃
	安装海拔高度	≤1000M，大于1000M时刻降容使用
