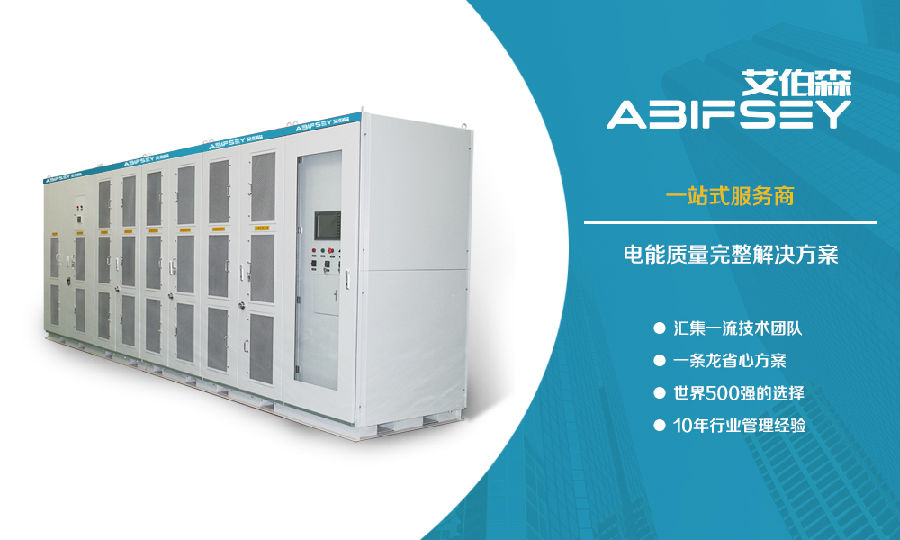

高压SVG无功补偿装置

日期:2021-12-27 / 人气:1102 / 来源:艾伯森电气


产品概述

Abifsey系列高压无功自动补偿装置根据6KV、l0KV供电母线的电网及负荷状况,通过控制系统电容器组自动跟踪投切,进行无功功率自动跟踪补偿,功率因数达到0.9以上。极大的优化电能质量、节能降耗,提高输配电系统的输送容量。


产品特点
1、装置能在1.1倍额定工作电压的稳态过电压下长期运行;
2、装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行;
3、装置采用真空接触器投切,可频繁操作;
4、每组电容器设有放电线圈,在5分钟内可剩余电压降至50V以下;
5、每组电容器可用继电器保护或是微机保护控制单元,实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后,可切断本组电容器,不影响其他电容器的使用;
6、单台电容器有喷遂式熔断器保护,每组配有避雷器起操作过电压及雷击过压保护;
7、大屏幕液晶显示控制器,实时显示系统电压、电流、功率因数;
8、每组可配置电抗器抑制合闸涌流或抑制谐波放大。


技术参数
1、额定电压:6~l0KV;
2、额定频率:50Hz;
3、额定容量:100~10000Kvar;
4、分组数量:1~5组;
5、电抗器参数选择:抑制合闸涌流,电抗率为0.1-1%;抑制5次以上谐波,电抗率为4.5~6%;抑制3次以上谐波,电抗率为12%。


工作条件
1、海拔高度:不高于1000m;
2、环境温度:-25℃~+55℃;
3、相对湿度:≤90% (20℃);
4、运行场所不允许有爆炸危险的介质,周围介质中不应有腐蚀性和破坏绝缘的气体及导电介质,不允许充满水蒸汽及有严重的霉菌存在。
