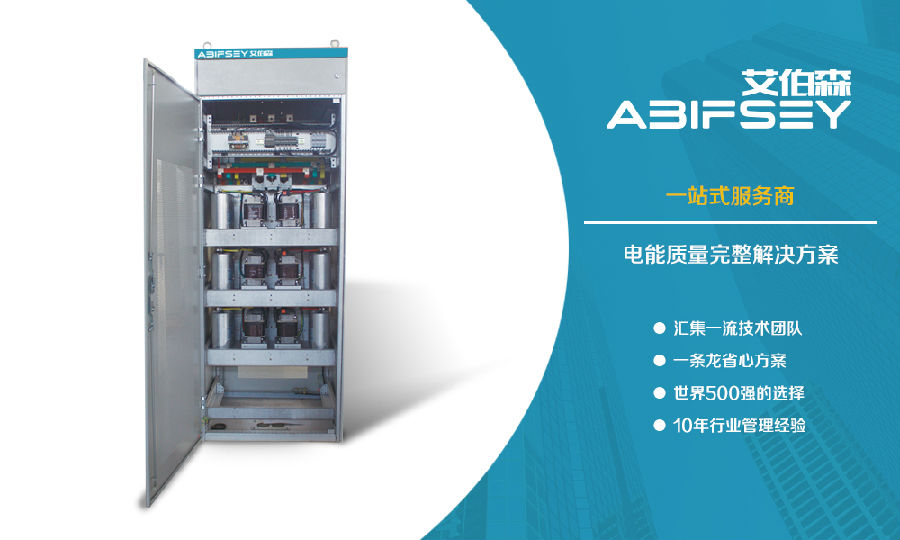

Abifsey有源滤波柜
日期:2021-12-27 / 人气:1806 / 来源:艾伯森电气
产品概述
随着电力电子技术的广泛应用,现代工矿企业的非线性负荷产生的高次谐波进入电力系统,引起供电电压波形畸变,降低电能质量,产生电力公害,加速用电企业的设备的损坏。
高次谐波的存在,使电力设备损耗增加、温度升高、绝缘老化、缩短设备寿命;高次谐波对通讯系统产生干扰;对电子式保护装置产生误动;加大计量误差;影响设备正常运行。高次谐波可能因电容器组的配置不合理而造成系统谐波放大,甚至产生并联谐振,损坏供用电设备,或者放大进入电容器组的谐波电流,使电容器组过载而发生故障。
安装HDATF电力滤波补偿装置能有效吸收高次谐波,改善供电质量,提高功率因数,节约能源,降低损耗,减轻供用电设备负荷,从而取得明显的经济效益。
HDATF滤波补偿柜是采用LC串联谐振方式构成低阻抗谐波分流支路,通过并联分流实现谐波滤除的谐波治理设备,并可实现谐波治理与无功补偿一体化,具有性价比高的突出优点。HDATF滤波补偿柜均针对用户配电系统与负荷特征,采用计算机模拟分析技术与计算机辅助参数优化技术专门设计,可实现与用户系统的最佳配合,并取得优良性价比。该系列产品均采用恒电电气自主研发的基于DSP和CPLD等新型高速集成控制芯片的专用控制器,采用基于无功和谐波分析的补偿参数的自适应调节控制算法,控制快速准确,可实现无功补偿、谐波滤除、谐波共振抑制等指标综合优化控制。
工作原理
技术参数
项 目 | 参 数 |
额定补偿容量 | 100Kvar ~ 10Mvar |
输入 | |
工作电压 | 400V、660V、1000V、10KV |
工作频率(Hz) | 50Hz±5% |
性能指标 | |
动态响应时间 | <20ms |
滤波范围 | 3、5、7、11、13次及以上 |
滤波能力 | 谐波滤除率达80%左右 |
补偿能力 | 功率因数大于0.9 |
投切级数 | 3~23级 |
环境温度 | -25℃~45℃ |
额定测量电压 | 400V/100V |
额定测量电流 | 5A |
谐波测量范围 | 1~25次谐波 |
精度 | 电流、电压0.5级 |
功率 | 1.5级 |
基波无功补偿 | 功率因数0.9~0.95以上 |
整机功耗 | ≤0.6%装置容量 |
环境条件 | |
相对湿度 | <85% |
大气压力 | 80~110KPa |
海拔高度 | ≤2000m |
安装 | 无剧烈的机械震动、无导电性或爆炸性尘埃、无强电场或强磁场、安装倾斜度不大于50 |
装置保护
过电压保护、低电压保护、电流速断保护、过电流保护、中性点不平衡电流保护、中性点不平衡电压保护、开口三角保护、差压保护。滤波装置在设计时可根据实际情况,选择以上数种保护。
规格特点
根据用户场地的大小,每组滤波支路的滤波电容器可以装在柜内,也可以装在框架上;滤波电抗器可以叠装,也可以平放。
根据用户负荷性质不同设计的滤波支路数和容量均不相同,必须确定设计参数后才能确定滤波装置的安装尺寸。
网门采用机械与电气双闭锁装置。
用户使用的设备所产生的谐波需治理时,可参照业绩表内的已运行设备。
应用场合
HDTSF滤波补偿柜可广泛应用于工业、商业和机关团体的配电网中,如:水处理设备、电力系统、电解电镀企业、石化企业、煤矿企业、电气化铁路、高层建筑、UPS/发电机组、精密电子企业、机场/港口备电电源、医疗成像系统等。
作者:艾伯森电气
