Abifsey有源电力滤波器
日期:2021-12-27 / 人气:3745 / 来源:艾伯森电气
产品概述
Abifsey有源滤波器采用当前先进的模拟逻辑方式消除电网谐波,实时检测电网中由非线性负载产生的电流波形,动态生成反向谐波电流,用以补偿负载谐波电流。具有响应速度快、滤波范围广、滤波效率高、不受系统参数影响以及体积小等优点,达到改善用电质量,降低电网损耗、提高供电利用效率和带载能力的目的,是理想的有源滤波产品。主电路为IGBT功率变换器,采用基于瞬时无功功率理论的检测技术,自动跟踪电网谐波的变化,具有高度可控性与快速响应性。克服了传统无源滤波器的滤波效果差、容易发生谐振、只能滤除固定次谐波等缺点,对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
技术优势
1、模块化、积木扩展式并联结构,方便扩容
Abifsey有源滤波器为积木扩展式并联结构;主电路中的每个电气元件都小型化和标准化,整个拓扑封装在一个的模块内。APF模块与APF柜体采用动静插件连接,用户扩容时把APF模块推进APF柜体内,插上光纤即可。
2、维护便捷,支持在线维护
Abifsey有源滤波器采用模块化设计,任何一个电气元件损坏只会影响当前模块运行,APF柜体内其他模块正常运行,不会导致整个APF瘫痪。维护时只需把故障APF模块从柜体中抽出,更换上新的APF模块即可。
3、可靠性高,温度均匀
Abifsey有源滤波器把发热元件如:逆变单元中的IGBT、LCL滤波器中的滤波电感和阻尼电阻都微型化,功率减小。而且发热元件平均分配到每个滤波模块中,热量均匀。电气元件不易发生因为温度过高而失效。
4、纯FPGA搭建控制系统
Abifsey有源滤波器控制系统采用美国Xilinx公司的军工级FPGA芯片,芯片内部集成84个硬件DSP单元,运算能力远远大于单个DSP,烧录程序后整个FPGA芯片相当于一个硬件电路,无需调用程序,不会出现程序跑飞的情况。此外FPGA抗干扰能力远远高于传统的DSP。
5、控制器与APF模块之间采用光纤传输数据
Abifsey有源滤波器控制器与功率单元之间采用光纤连接,整个数据传输都为光信号,不会受到电磁干扰。在信号衰减方面,光纤传输衰减远远小于传统排线传输。
6、噪音低,满载运行时噪音低于65db
Abifsey有源滤波器采用软磁材料,铁硅电感流过电流时几乎没有声音,APF在满载时,噪音低于65db。
7、独有的并机方式与优越的均流效果
Abifsey有源滤波器并机,只有一个FPGA控制器,不存在每个APF模块内部的电压采样电阻、微电流互感器、电流采样电阻的精度偏差,APF模块之间能很好的均流,不存在环流。
8、在任何负载情况下,补偿后的系统电流THDi<3%
Abifsey有源滤波器的滤波能力,在任何负载情况下,补偿后的系统电流THDi<3%;电感上的开关频率为21.6KHz,补偿谐波次数为2-50次
9、开环控制与闭环控制相结合的控制方式
Abifsey有源滤波器结合开环和闭环控制的优点;系统电流采样经过FFT运算分解后,采用开环控制与闭环控制相结合的方法,补偿无功APF采取开环控制,响应速度快;补偿谐波APF采用闭环控制,补偿精度高。
10、良好的限幅能力
Abifsey有源滤波器单次谐波都可限幅,可与无源滤波器治理同次谐波
11、三电平主电流拓扑
在相同的直流母线电压下,HDAPF有源滤波器产生的冲击电压(dv/dt)为第一代APF的一半,第二代APF降低了每个IGBT的开关应力和开关损耗,IGBT更可靠。
技术特点
滤波范围广,2-65次全范围有效;
全补偿或指定次补偿20种不同谐波;
响应速度快,全补偿响应时间小于300us,指定次补偿响应时间小于40ms;
多功能性,同时治理多种电能质量问题,谐波、无功补偿功能可自由设备;
具备中性线滤波能力(限
允许互感器安装在电源侧或负载侧,用户可根据现场情况自由选择;
支持系统自动限流运行功能,待补偿电流超出补偿容量后系统自动进入限流工作模式;
自动跟踪补偿电网中变化的谐波电流,补偿性能不受系统阻抗影响;
完善的模块并联技术,支持多台并联运行;
完善的开机自诊断技术,使系统尽在掌握之中;
强电主回路与弱电控制系统之间采用光电隔离,安全可靠;
军工级别的通讯误码侦别技术,确保系统通讯的可靠性及安全性。
技术参数
Abifsey2000 | 三线 | 四线 |
额定补偿电流 | 100A-400A | 50A-400A |
输入 |
|
|
工作电压(V) | 400V(-20% ~ +15%),690(-20% ~ +15%) | 400V(-20% ~ +15%) |
工作频率(Hz) | 50Hz/60Hz | 50Hz/60Hz |
性能指标 |
|
|
滤波能力 | THDI<3% | THDI<3% |
滤波范围 | 2-65次谐波,消除全部指定次谐波 | 2-65次谐波,消除全部指定次谐波 |
单次谐波补偿率调整 | 可对每次谐波的补偿电流限值 | 可对每次谐波的补偿电流限值 |
瞬时响应时间 | <100us | <100us |
全响应时间 | <10ms | <10ms |
有功功率损耗 | <3%(额定) | <3%(额定) |
校正三相不平衡 | 有 | 有 |
无功补偿功能 | 有,可设定功率因数 | 有,可设定功率因数 |
过载保护 | 自动限流在100%额定输出 | 自动限流在100%额定输出 |
开关频率 | 20KHz | 20KHz |
显示与操作 |
|
|
显示界面 | 7英寸中文彩色触摸屏 | 7英寸中文彩色触摸屏 |
显示状态 | 电流、电压、功率和谐波畸变率等 电网参数 | 电流、电压、功率和谐波畸变率等 电网参数 |
通讯 | Modbus,RS485,TCP/IP以太网 | Modbus,RS485,TCP/IP以太网 |
输入及输出干节点 | 5个输出结点,4个输入结点 (用户可自定义) | 5个输出结点,4个输入结点 (用户可自定义) |
产品配置 |
|
|
单机运行 | 可以 | 可以 |
关机运行 | 可多台联机 | 可多台联机 |
环境条件 |
|
|
环境温度 | -10℃ ~ 40℃ | -10℃ ~ 40℃ |
储存环境 | -40℃ ~ 65℃ | -40℃ ~ 65℃ |
相对湿度 | 最大95%,无凝露 | 最大95%,无凝露 |
海拔高度 | 2000米以下 | 2000米以下 |
选型方案
额定电压 | þ400V(-20%~+15%) | ||||||||
单柜额定电流 | 50A | 75A | 100A | 125A | 150A | 200A | 250A | 300A | 350A |
并机数量 | 更高容量可以并联使用;最多可并联12个模块,输出容量3600A,且只使用一个控制器 | ||||||||
接线方式 | þ三相三线;þ三线四线 | ||||||||
尺寸mm (W*D*H) | 800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 | 800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 | 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 |
应用场合
可广泛应用于工业、商业和机关团体的配电网中,如:水处理设备、电力系统、电解电镀企业、石化企业、煤矿企业、电气化铁路、高层建筑、UPS/发电机组、精密电子企业、机场/港口备电电源、医疗成像系统等。
承德医学院附属医院 | 长春德惠市中医院 | 上海地铁建川段 |
武汉港 | 厦门港 | 天津粮食综合加工项目 |

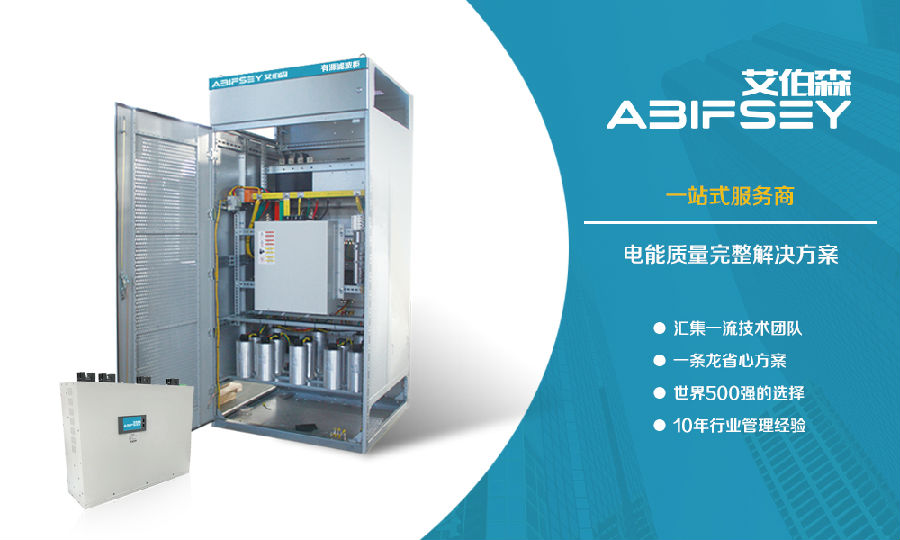

产品图片
