末端电能综合治理装置

日期：2024-06-05 / 人气：294 / 来源：艾伯森电气

1、产品介绍：

艾伯森电气10年专业末端电能综合治理，对于末端零线电流过大超标、末端低电压、三相不平衡、谐波电流过大、采用先进的末端电能综合治理采用的是电源模块进行无功补偿，补偿后的功率因数一般在0.98以上，这是目前国际上最先进的电力技术。末端电能综合治理全时响应小于10ms补偿。快速分补补偿方式和精确细化补偿。

2、产品特点：

（1）补偿效果：

ABSVG1000系列可以进行无级补偿，完全实现了精确补偿，并且不会发生系统无功的过补偿或者欠补偿。

（2）产品功能：

可以进行不平衡补偿、无功补偿和谐波滤除；且三种工作模式可以任意组合，工作模式可通过优先级设置实现容量自动分配。

（3）、滤波能力：

ABSVG1000系列不产生谐波更不会放大谐波、不受谐波干预补偿，并且可以滤除2-13次的谐波;

（4）ABSVG1000系列与电容补偿一体控制：

ABSVG1000系列可以直接控制电容器的投切。实现电容器粗调、ABSVG1000系列精细调节的模式；实现经济补偿组合方式。

2、技术参数：

类别	项目		指标
名称	产品名称		ABIFSEY-ABSVG1000系列
规格	电压等级		380V			690V
	模块规格		30k	50k	100k	100k
	模块尺寸（WHD）（注1）	480130440	✔
		480200530		✔
		680200530		✔	✔
		680200580				✔
输入	工作电压		380V（-20%+20%）、690V（-20%～+20%）
	工作频率		50Hz（-10% ~ +10%）
	电流互感器		100:5 ~ 10000:5
功能	补偿谐波		2-13次
	谐波滤除率		＞90%
	补偿无功		-1~+1可调
	补偿三相不平衡		100%不平衡完全补偿
通讯协议	通讯方式		485、Modbus协议
	通讯接口		RS485
	上位机软件		有，所有参数可通过上位机设置
	故障报警		有，最多可记录500条报警信息
	监控		支持各模块独立监控/整机集中监控
技术指标	全响应时间		≤20ms
	有功损耗		≤2.5%
	散热方式		智能风冷
	噪声		≤60dB
	等效开关频率		80kHz
	保护功能		过压、欠压、过热、过流、短路等二十余种保护
	CT安装位置		负载侧/电网侧可选
	可并联电容路数		不限
机械特性	单机尺寸		柜体：最小6008002200 / 壁挂式与机架式尺寸相同
	重量		25kg（50kvar） 50kg（100kvar）
环境要求	工作温度		-10℃~+50℃
	海拔		<5000米
	相对湿度		<95%，无凝露
	防护等级		IP20（更高防护等级可定制）

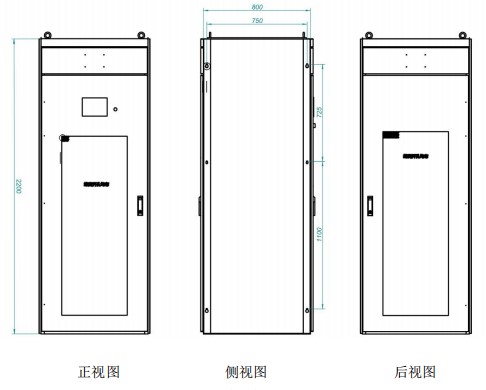

4、建议柜体尺寸规格

标准柜体尺寸 mm(宽*深*高)为 800*800*2200mm，亦可以定制机柜尺寸，

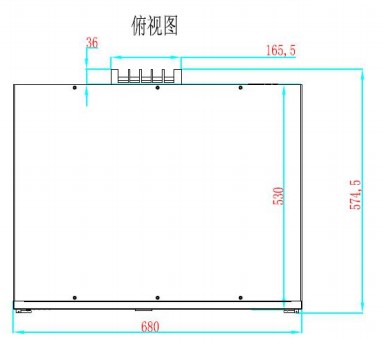

5、模块外形尺寸图：

作者：艾伯森电气
