ABQF有源电力滤波器(壁挂式)

日期:2017-07-04 / 人气:4760 / 来源:艾伯森

产品概述

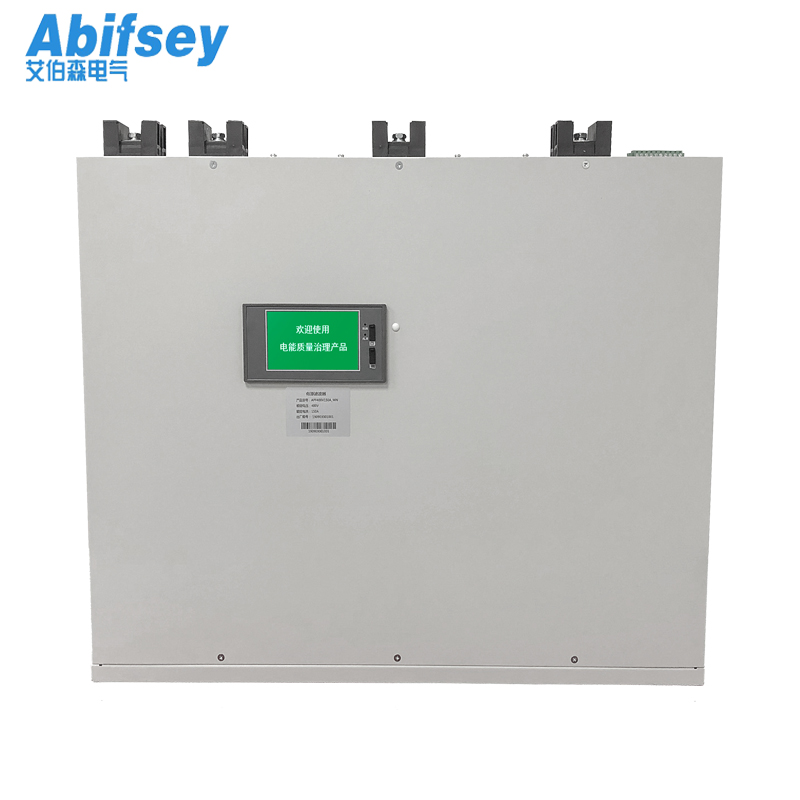

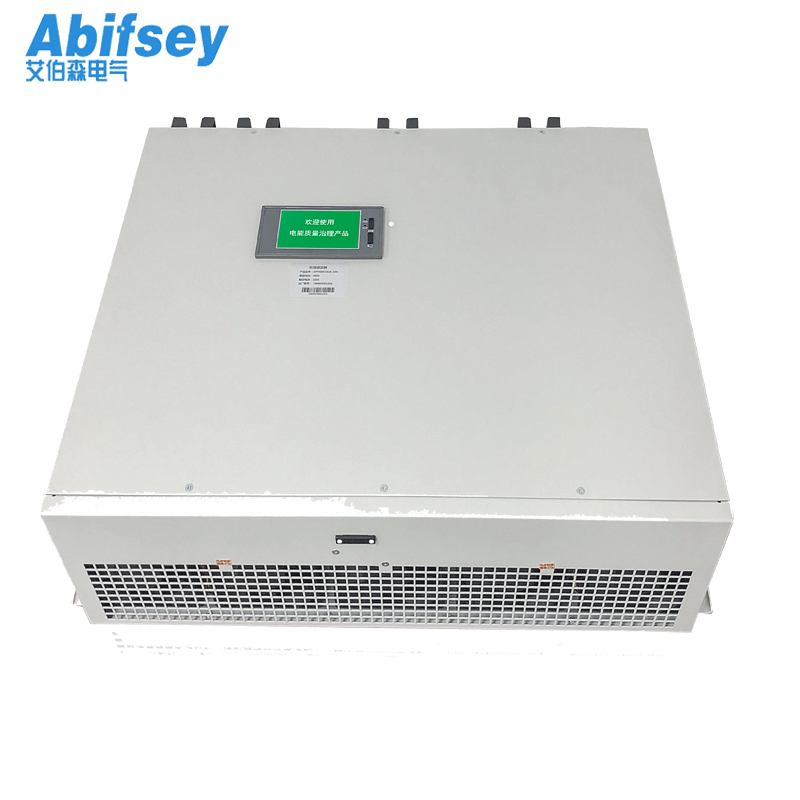

壁挂式ABQF有源电力滤波器,主电路为IGBT功率变换器,采用基于瞬时无功功率理论的检测技术,自动跟踪检测电网谐波变化,从而实时分离消除谐波,具有高度可控性和快速响应性。



性能优势
1、装置效率高:满载热损耗≤3%;
2、补偿效果佳:单次谐波治理效率≥90%;
3、功能强:对每次谐波幅值进行单独设定,同时具有无功和不平衡补偿功能;
4、可靠系数高:具备过流、过压等软硬件保护,故障做到软切除;
5、结构精巧:壁挂结构、节省空间、支持壁挂式安装及第三方柜体嵌入。

6.ABQF壁挂式有源滤波器采用7英寸全彩色液晶触摸屏,用户体验度高,也可通过数据线或网线与计算机进行通讯,在计算机终端安装后台监控软件,即可实现对有源滤波器的远程操作和控制。



适用场合

abifsey系列有源电力滤波器可广泛应用于工业、商业和机关团体的配电网中,如:电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等。根据应用对象不同,abifsey系列型有源电力滤波器的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。

■通信行业

为了满足大规模数据中心机房的运行需要,通信配电系统中的UPS使用容量在大幅上升。据调查,通信低压配电系统主要的谐波源设备为UPS、开关电源、变频空调等。其产生的谐波含量都较高,且这些谐波源设备的位移功率因数极高。通过使用有源滤波器可以提高通信系统及配电系统的稳定性,延长通信设备及电力设备的使用寿命,并且使配电系统更符合谐波环境的设计规范。

■半导体行业

大多数半导体行业的3次谐波非常严重,主要是由于企业中使用了大量的单相整流设备。3次谐波属于零序谐波,具备在中性线汇集的特点,导致中性线压力过大,甚至出现打火现象,存在着极大的生产安全隐患。谐波还会造成断路器跳闸,耽误生产时间。3次谐波在变压器内形成环流,加速了变压器的老化。严重的谐波污染必然对配电系统中的设备使用效率和寿命造成影响。

■石化行业

由于生产的需要,石化行业中存在着大量泵类负载,并且不少泵类负载都配有变频器。变频器的大量应用使石化行业配电系统中的谐波含量大大增加。目前绝大部分变频器整流环节都是应用6脉冲将交流转化为直流,因此产生的谐波以5次、7次、11次为主。其主要危害表现为对电力设备的危害及在计量方面的偏差。使用有源滤波器可以很好地解决这方面的问题。

■化纤行业

为大幅提高熔化率、提高玻璃的熔化质量,以及延长炉龄、节省能源,在化纤行业常用到电助熔加热设备,借助电极把电直接送入燃料加热的玻璃池窑中。这些设备会产生大量的谐波,且三相谐波的频谱和幅值差别比较大。

■钢铁/中频加热行业

钢铁业中常用到的中频炉、轧机、电弧炉等设备都会对电网的电能质量产生重大的影响,使电容补偿柜过载保护动作频繁、变压器和供电线路发热严重、熔断器频繁熔断等,甚至引起电压跌落、闪变。

■汽车制造业

焊机是汽车制造业中不可少的设备,由于焊机具有随机性、快速性及冲击性的特点,使大量使用焊机造成严重的电能质量问题,造成焊接质量不稳、自动化程度高的机器人由于电压不稳而不能工作,无功补偿系统无法正常使用等情况。

■直流电机谐波治理

大型直流电机场所都需要先通过整流设备将交流电转换为直流电,由于此类工程的负载容量都较大,因此在交流侧存在严重的谐波污染,造成电压畸变,严重时会引起事故。

■自动化生产线和精密设备的使用

在自动化生产线和精密设备场合,谐波会影响到其正常使用,使智能控制系统、PLC系统等出现故障。

■医院系统

医院对供电的连续性和可靠性有非常严格的要求,0类场所自动恢复供电时间T≤15S,1类场所自动恢复供电时间0.5S≤T≤15S, 2类场所自动恢复供电时间T≤0.5S,电压总谐波畸变率THDu≤3%,X光机、CT机、核磁共振都是谐波含量极高的负载。

■剧场/体育馆

可控硅调光系统、大型LED设备等都是谐波源,在运行过程中会产生大量的三次谐波,不但造成配电系统的电力设备效率低下,而且还会造成灯光频闪,对通信、有线电视等微弱电回路产生杂音,甚至产生故障。


技术参数

ABQF壁挂式

三相四线

额定补偿电流

30A-150A

输 入

工作电压(V)

400V/690V(-20% ~ +15%)

工作频率(Hz)

50±2.5Hz

性能指标

滤波能力

THDI<3%,THDU<3%

滤波范围

2-65次谐波,消除全部指定次谐波

单次谐波补偿率调整

可对每次谐波的补偿电流限值

瞬时响应时间

<100us

全响应时间

<10ms

有功功率损耗

<3%(额定)

校正三相不平衡

无功补偿功能

有,可设定功率因数

过载保护

自动限流在100%额定输出

开关频率

20KHz

显示与操作

显示界面

7英寸中文彩色触摸屏

显示状态

电流、电压、功率和谐波畸变率等

电网参数

通讯

Modbus协议,RS485,RS232,TCP/IP以太网

输入及输出干节点

5个输出结点,4个输入结点

(用户可自定义)

产品配置

单机运行

可以

并联运行

可12台并联运行

环境条件

环境温度

-10℃ ~ 40℃

储存环境

-40℃ ~ 65℃

相对湿度

最大95%,无凝露

海拔高度

2000米以下
