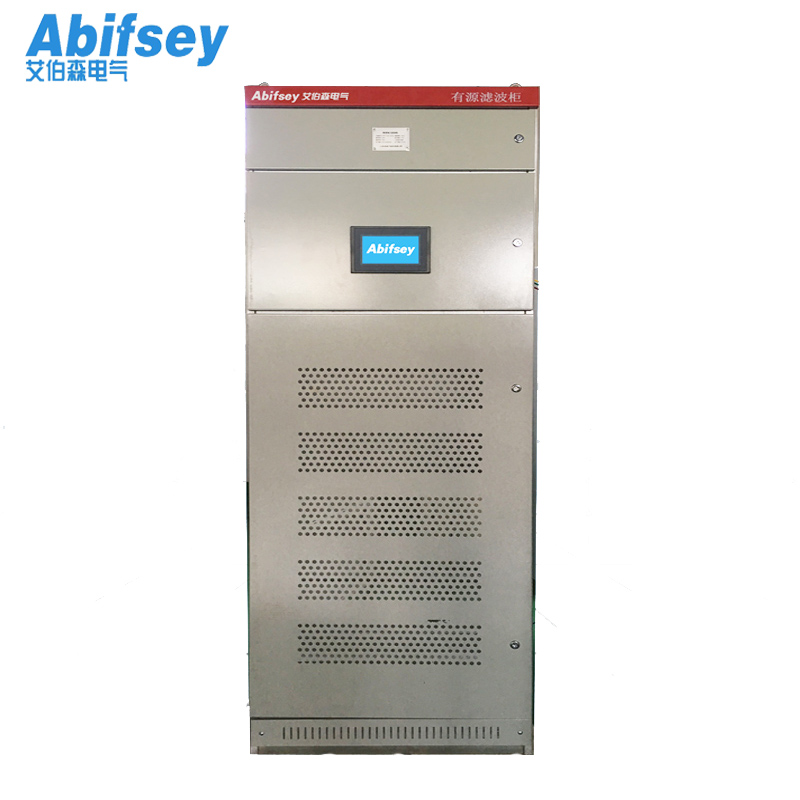

ABQF有源电力滤波器(柜体式)

日期:2017-07-08 / 人气:7369 / 来源:艾伯森

产品概述

Abifsey系列有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波abifsey系列有源电力滤波器克服了传统无源滤波器的滤波效果差、容易发生谐振、只能补偿固定次谐波等缺点,对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。



工作原理

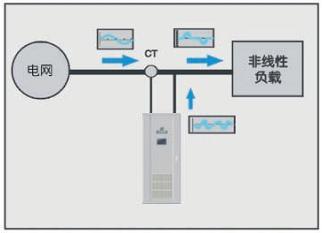

Abifsey系列有源电力滤波器通过外部互感器CT实时采集电流信号,通过内部检测电路分离出其中的谐波部分,是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网,对谐波电流进行补偿或抵消,主动消除电力谐波。



应用场合

Abifsey系列有源电力滤波器可广泛应用于工业、商业和机关团体的配电网中,如:电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场/港口的供电系统、医疗机构等。根据应用对象不同,Abifsey系列型有源电力滤波器的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。

■通信行业

为了满足大规模数据中心机房的运行需要,通信配电系统中的UPS使用容量在大幅上升。据调查,通信低压配电系统主要的谐波源设备为UPS、开关电源、变频空调等。其产生的谐波含量都较高,且这些谐波源设备的位移功率因数极高。通过使用有源滤波器可以提高通信系统及配电系统的稳定性,延长通信设备及电力设备的使用寿命,并且使配电系统更符合谐波环境的设计规范。

■半导体行业

大多数半导体行业的3次谐波非常严重,主要是由于企业中使用了大量的单相整流设备。3次谐波属于零序谐波,具备在中性线汇集的特点,导致中性线压力过大,甚至出现打火现象,存在着极大的生产安全隐患。谐波还会造成断路器跳闸,耽误生产时间。3次谐波在变压器内形成环流,加速了变压器的老化。严重的谐波污染必然对配电系统中的设备使用效率和寿命造成影响。

■石化行业

由于生产的需要,石化行业中存在着大量泵类负载,并且不少泵类负载都配有变频器。变频器的大量应用使石化行业配电系统中的谐波含量大大增加。目前绝大部分变频器整流环节都是应用6脉冲将交流转化为直流,因此产生的谐波以5次、7次、11次为主。其主要危害表现为对电力设备的危害及在计量方面的偏差。使用有源滤波器可以很好地解决这方面的问题。

■化纤行业

为大幅提高熔化率、提高玻璃的熔化质量,以及延长炉龄、节省能源,在化纤行业常用到电助熔加热设备,借助电极把电直接送入燃料加热的玻璃池窑中。这些设备会产生大量的谐波,且三相谐波的频谱和幅值差别比较大。

■钢铁/中频加热行业

钢铁业中常用到的中频炉、轧机、电弧炉等设备都会对电网的电能质量产生重大的影响,使电容补偿柜过载保护动作频繁、变压器和供电线路发热严重、熔断器频繁熔断等,甚至引起电压跌落、闪变。

■汽车制造业

焊机是汽车制造业中不可少的设备,由于焊机具有随机性、快速性及冲击性的特点,使大量使用焊机造成严重的电能质量问题,造成焊接质量不稳、自动化程度高的机器人由于电压不稳而不能工作,无功补偿系统无法正常使用等情况。

■直流电机谐波治理

大型直流电机场所都需要先通过整流设备将交流电转换为直流电,由于此类工程的负载容量都较大,因此在交流侧存在严重的谐波污染,造成电压畸变,严重时会引起事故。

■自动化生产线和精密设备的使用

在自动化生产线和精密设备场合,谐波会影响到其正常使用,使智能控制系统、PLC系统等出现故障。

■医院系统

医院对供电的连续性和可靠性有非常严格的要求,0类场所自动恢复供电时间T≤15S,1类场所自动恢复供电时间0.5S≤T≤15S, 2类场所自动恢复供电时间T≤0.5S,电压总谐波畸变率THDu≤3%,X光机、CT机、核磁共振都是谐波含量极高的负载。

■剧场/体育馆

可控硅调光系统、大型LED设备等都是谐波源,在运行过程中会产生大量的三次谐波,不但造成配电系统的电力设备效率低下,而且还会造成灯光频闪,对通信、有线电视等微弱电回路产生杂音,甚至产生故障。


产品特点

1.滤波精度高,谐波电流滤除率可达97%以上;

2.滤波范围广,滤波次数:2--65次谐波及间谐波;

3.对负载的波动响应快,响应时间为1us;

4.动态注入电流以抑制谐波和补偿功率因

5.不会与系统发生谐振;

6.可多台组合扩展容量;

7.抑制系统过电压,改善系统电压稳定性

8.阻尼电力系统功率振荡;

9、系统的自我保护和稳定性极强。


技术参数

名称

项目

参数

ABQF

额定补偿电流

50A-900A

输入

工作电压

AC400V-1000V(-20%~+15%)+15%)

工作频率

50/60Hz

性能指标

滤波能力

THDI<3%(额定)

滤波范围

2~50次谐波,消除全部指定次谐波

单次谐波补偿率调整

可对每次谐波的补偿电流限值

瞬时响应时间

<100us

全响应时间

<10ms

有功功率损耗

<3%(额定)

校正三相不平衡

有

无功补偿功能

有,可设定功率因数

过载保护

自动限流在100%额定输出

开关频率

60KHz

显示与操作

显示界面

7英寸中文彩色触摸屏

显示状态

电流、电压、功率和谐波畸变率等电网参数

通讯

Modbus,RS485,TCP/IP以太网

输入及输出干结点

5个输出结点,4个输入结点(用户可自定义)

产品配置

单机运行

可以

并机运行

可多台并机

环境温度

-10℃~50℃

储存环境

-40℃~65℃

相对湿度

最大95%,无凝露

海拔高度

2000米以下
