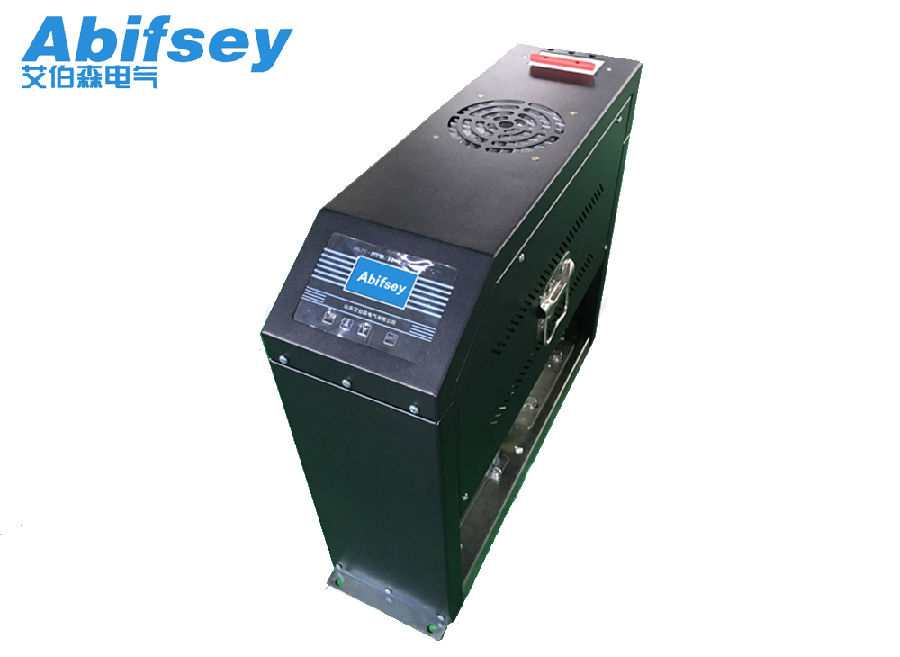

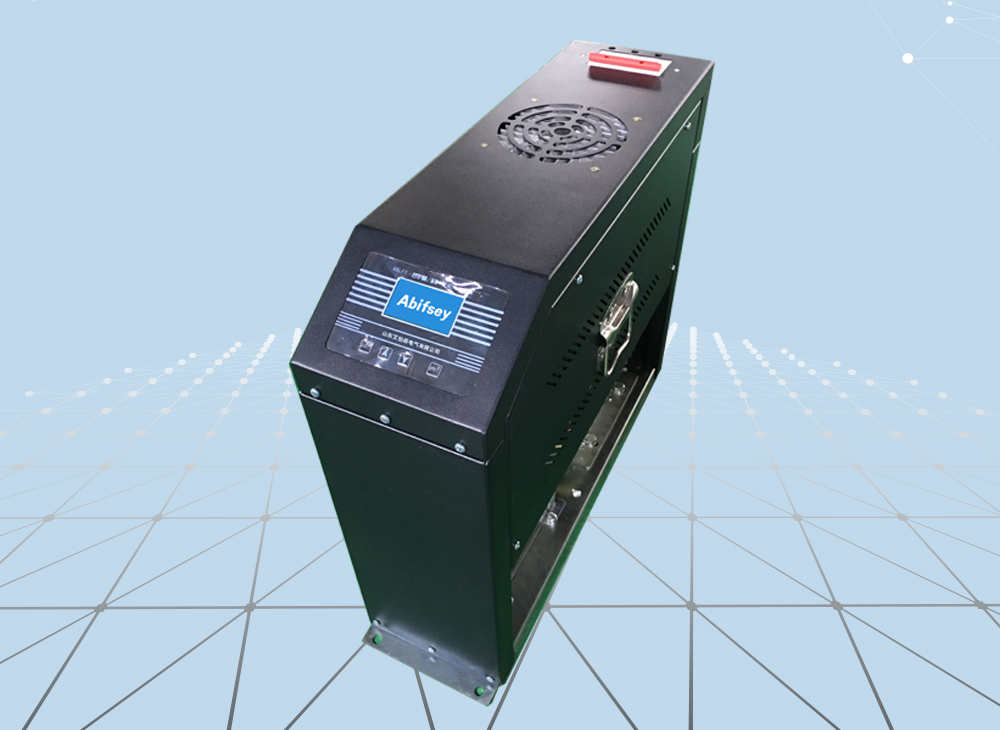

ABLFC智能滤波补偿模块

日期:2017-07-08 / 人气:2910 / 来源:艾伯森


产品概述

ABLFC智能滤波补偿模块是 0.4KV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元,同步开关电路,线路保护单元,一台电抗器,一台电容器组成。 替代常规由智能控制器、 熔丝、 复合开关或机械式接触器、热继电器、电抗器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。


应用领域
智能无功补偿电容器为改善供电功率因数、提高电网效率提供解决方案。

主要应用领域有:

■居民小区配电系统

■市政商业建筑

■交通隧道配电系统

■箱变、成套柜、户外配电箱


技术参数

技术参数

指标

基本参数

电源电压

AC 380V± 20%(共补电容)

电压波形

正弦波,总畸变率不大于 5%

取样电流

0 ~ 5A

测量频率

50Hz± 5%

消耗功率

<0.5W(切除电容器时)

<1W(投入电容器时)

保护误差

电压

≤0.5%

电流

≤1.0%;

温度(选配)

±1℃

时间(选配)

±0.01s

测量精度

电压

0.5级

电流

0.5级

有功功率

2.0级

无功功率

2.0级

功率因数

1.0级

安全要求

满足“DL/T842-2003 低压并联电容器装置使用技术条件”中对应条款要求

无功补偿参数

电容投切时隔

>10s

无功容量

单台≤(40)kvar

联机数量

1-64(全共补)

使用条件

海拔高度

≤2500米

环境温度

-20℃ ~ +65℃

相对湿度

40℃时20% ~ 90%

大气压力

79.5Kpa ~ 106KPa

环境条件

周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀。

可靠性参数

控制准确率

100%

投切允许

次数(额定容量)

100万次

电容器容量运行时间衰减率(不超负荷运行)

≤1%/年

电容器容量投切衰减率(不超负荷运行)

≤0.1%/万次

年故障率(不超负荷运行)

0.1%
