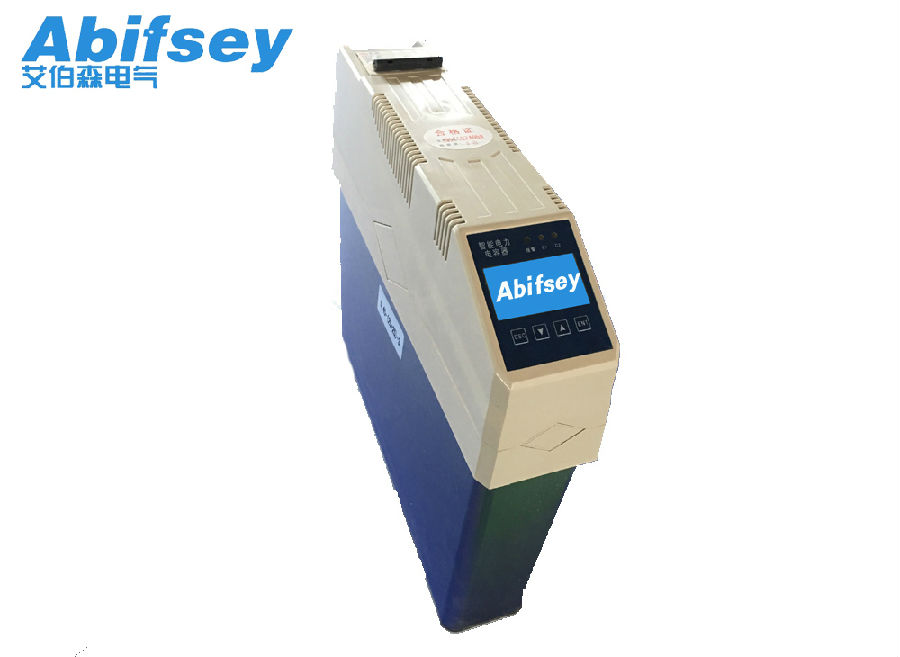

ABLC智能电容器组

日期:2017-07-08 / 人气:6511 / 来源:艾伯森


产品概述

ABLC智能电容器集成了现代测控,电力电子,网络通讯,自动化控制,电力电容器等先进技术。改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术,改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。


产品优势

模块化结构

智能电容器为模块化结构,体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。

高品质电容器

采用自愈式低压补偿电容器,电容器内置温度传感器,反映电容器内部发热程度,实现过温保护。

嵌入投切开关模块

智能电容器内置投切开关模块。投切开关模块由晶闸管、磁保持继电器、过零触发导通电路和晶闸管保护电路构成,实现电容器“零投切”,保障投切过程无涌流冲击,无操作过电压。开关模块动作响应速度快,可频繁操作。

完善的保护设计

智能电容器具有停电保护、短路保护、电压缺相保护、电容器过温保护等功能,有效保障电容器安全,延长设备寿命。

控制技术先进

控制物理量为无功功率,采用无功潮流预测和延时多点采样技术,确保投切无振荡。重载时,无功得到充分补偿。

防投切振荡技术

采用独特的设计原理,防止控制器死机而产生的不补偿或过补偿现场,防止电容器投切振荡。

自动补偿无功功率

智能电容器根据负荷无功功率的大小自动投切,动态补偿无功功率,改善电能质量。智能电容器可单台使用、也可多台联机使用。

人机界面友好

显示电流、电压、无功功率等设备运行参数。

显示投切状态、复合开关模块故障状态、通讯状态。

并可方便实现调试/工作状态切换、手动/自动操作功能。


技术参数

技术参数

指标

基本参数

电源电压

AC 220V± 20%(分补电容)\AC 380V± 20%(共补电容)

电压波形

正弦波,总畸变率不大于 5%

取样电流

0 ~ 5A

测量频率

50Hz± 5%

消耗功率

<0.5W(切除电容器时)

<1W(投入电容器时)

保护误差

电压

≤0.5%

电流

≤1.0%;

温度(选配)

±1℃

时间(选配)

±0.01s

测量精度

电压

0.2级

电流

0.2级

有功功率

1.0级

无功功率

1.0级

功率因数

0.5级

安全要求

满足“DL/T842-2003 低压并联电容器装置使用技术条件”中对应条款要求


无功补偿参数

电容投切时隔

>10s

无功容量

单台≤(20+20)kvar

联机数量

1-64(共补)/1-42(分补)

使用条件

海拔高度

≤2500米

环境温度

-20℃ ~ +65℃

相对湿度

40℃时20% ~ 90%

大气压力

79.5Kpa ~ 106KPa

环境条件

周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀。

可靠性

参数

控制准确率

100%

投切允许

次数

100万次

电容器容量运行时间衰减率

≤1%/年

电容器容量投切衰减率

≤0.1%/万次

年故障率

0.1%
