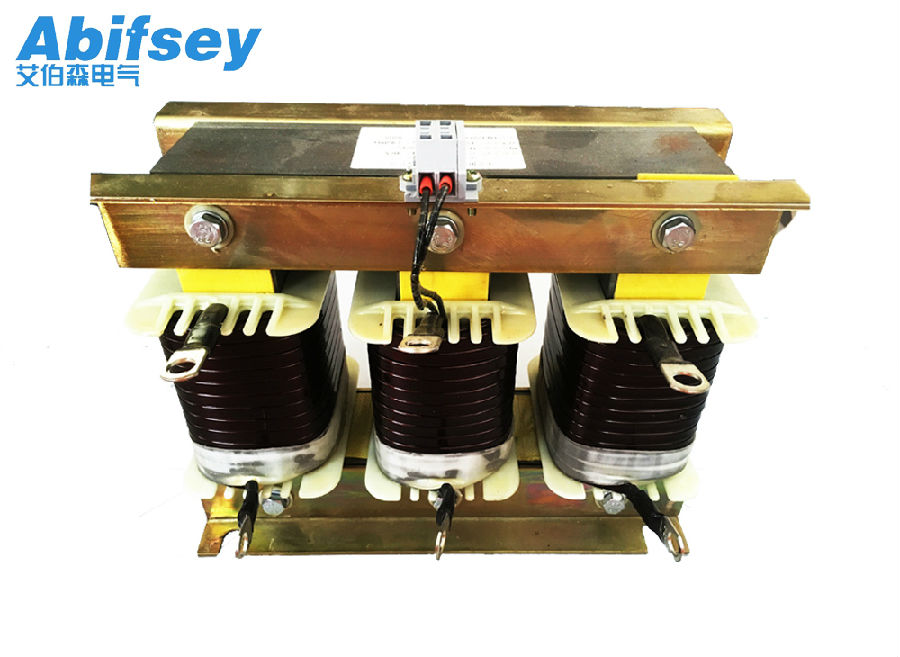

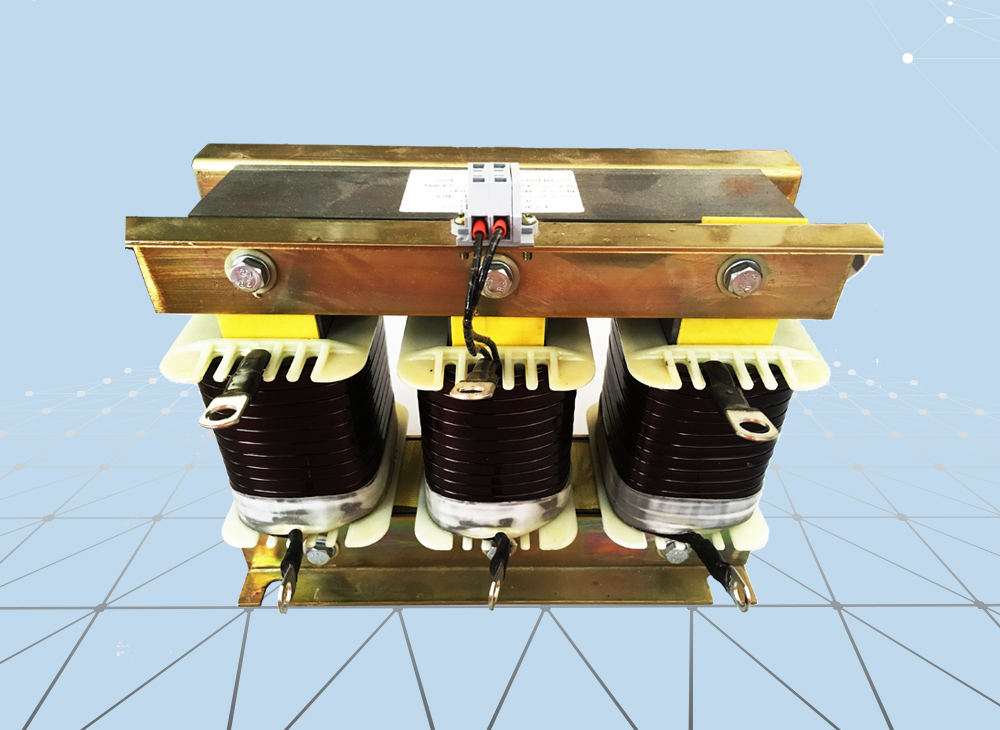

产品概述　

Abifsey系列滤波电抗器与电容器串联连接后，电抗器必须可以承受由基波电流和谐波电流产生的损耗，在常规环境下不会超过绝缘材料的温度范围。而且，抗值精确度要求高，要具有足够高的线性度用以承受电容器的切换，而不会由于很大的电网谐波畸变而引起饱和。    带防止漏磁设计的铁芯电抗器保证了更低的损耗和噪音水平，为产品的应用提供了最好的解决方案。

产品特点
铁芯采用优质低损耗硅钢片，芯柱由多个气隙分成均有小段。
绕组采用铝箔和铁芯组装成一体后采用H级浸渍漆，使电抗的绕组和铁芯牢固的结合在一起，不但大大减少了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全无噪音的运行。
电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
电抗器安装有热保护器，确保系统安全运行。

技术参数

项目	参数
技术标准	IEC 289-1988 GB 10229-88
绝缘耐热等级	H级
系统电压	230V-1000V
绝缘水平	3kv（保持1min），无击穿与闪络
电抗器的噪声	≤45dB
串联电路谐振频率	214Hz、189Hz、141Hz、134Hz
安装方式	户内安装

使用条件

最大允许海拔：1000m。
运行环境温度-25℃~+45，相对湿度不超过90%。
周围无有害气体，无易燃易爆物品。
周围环境应具有良好的通风条件，电抗器如安装于柜内，应加装通风散热设备。

用户须知
所有接线必须完全牢固，并应定期每半年检查一次，同时连接线截面必须足够。
温度保护必须保证可靠连接以起到防护作用。
