浅谈谐波滤波器工作原理

日期:2019-06-18 / 人气:262 / 来源:艾伯森电气

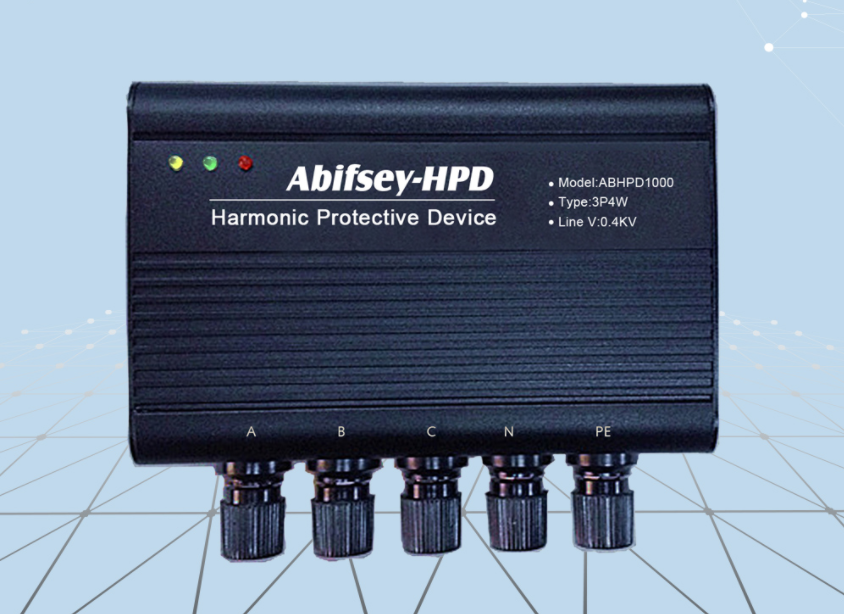

谐波滤波器,是一个用于滤除电力系统中某一次或多次谐波的装置。关于谐波滤波器,根据工作原理也分为有原式滤波器和无源式滤波器两种,两者之间有着一定的区别。



有源滤波器,又称为主动式的滤波。他通过检测我们系统中的谐波,然后主动生成一个与我们谐波大小相等,项序相反的用于抵消谐波的波。对我们系统的谐波进行抵消。采用的是一种补偿方式。

有源滤波器本质上相当于一个大功率的信号发生器,及硬件构造与变频器类似,根据基波信号的谐波含量,产生频率和幅度相等,但是相位相差180°的谐波以抵消该谐波。

有源滤波器可以滤除各种的谐波,尤其是电网存在的低次谐波,并且可以同时实现无功补偿。有源滤波器采用电力电子器件,成本较高,维护需经过培训,占地面积小,可调节,滤波效果理想。

随着电力电子技术的发展,其成本下降空间较大,是必然的发展趋势。





无源滤波器,也会被称称为被动式滤波器。其原理就是电容加电抗通过匹配,对某次谐波形成低阻抗,让该次谐波全部流入滤波器,如果一个控制器同时控制两个高次谐波滤波回路,必须先投入低次谐波的滤波回路,否则会放大谐波。

控制器一般都是无功功率为采样信号,实时采集,实时发送信号。现在的投切元件大多都用的是可控硅投切,响应速度快。主要滤除高次谐波,并且对基波有一定损耗,一般而言,滤波效果越好,对基波的损耗也越大。

无源滤波器成本低,维护简单,占地面积较大,可调节范围小。




作者:tth
